MySQL Workbench의 다이어그램 자동 생성

MySQL Workbench를 열고 원하는 데이터베이스가 있는 서버에 연결을 해준다.

상단에 데이터베이스 메뉴에서 Reverse Engineer를 클릭해준다.

그럼 이런 창이 뜨는데 Stored Connection에서 서버를 선택해준다. 본인같은 경우에는 자동으로 작성이 되었지만 만약 비어있다면 Hostname, Username을 추가로 작성해주어야 한다. 모두 입력했으면 continue 클릭

암호를 올바르게 입력하면 연결할 준비가 됐다고 나온다. 역시 continue 클릭

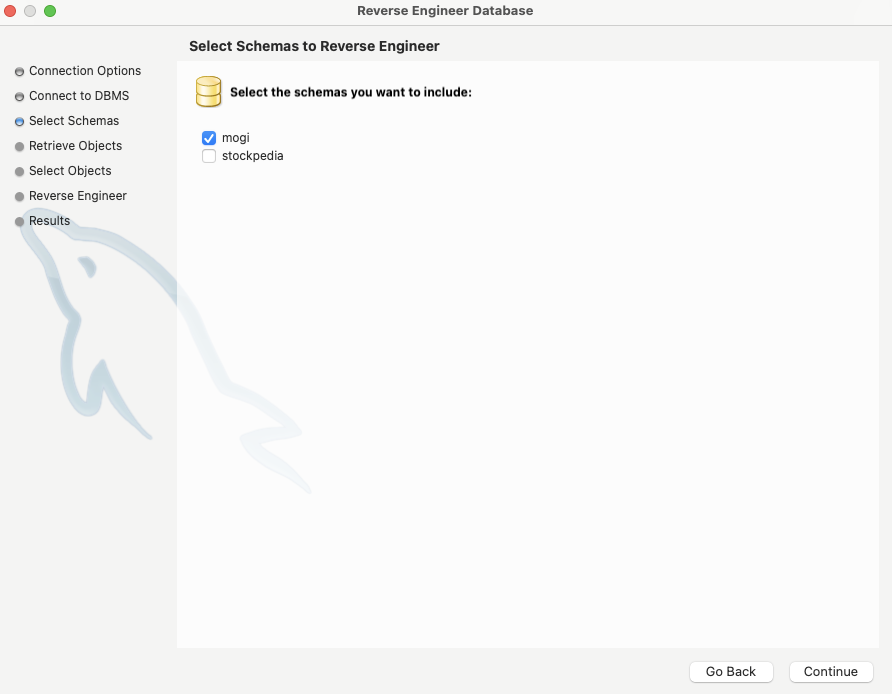

ERD 추출을 원하는 데이터베이스를 선택하고 Continue를 클릭한다.

한 번 더 암호를 입력한다. 이제 추출할 준비가 됐나보다. continue 클릭

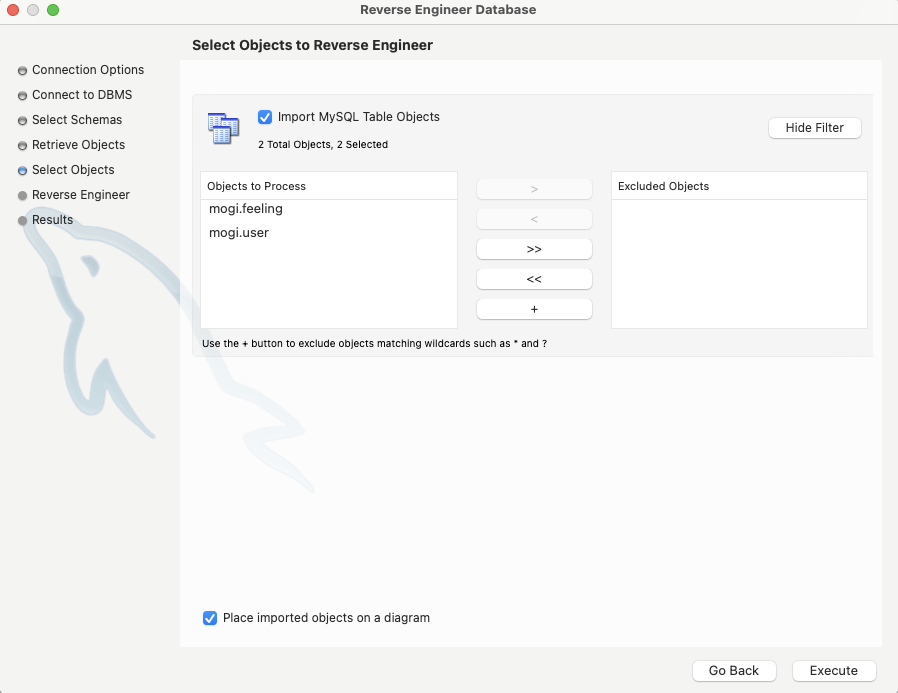

Execute를 눌러서 계속 진행한다.

만약 일부 테이블만 추출하고 싶다면 Show Filter를 눌러서 선택해준다.

테이블을 만드는 작업이 잘 되었다고 나온다. Continue 클릭

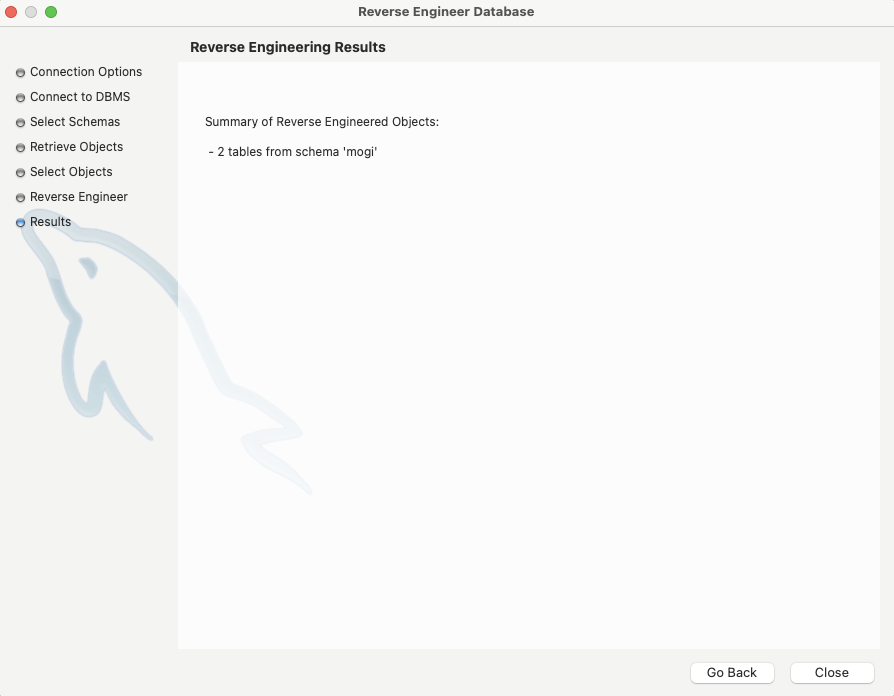

생성이 완료되었다. Close로 창을 닫는다.

끝!
